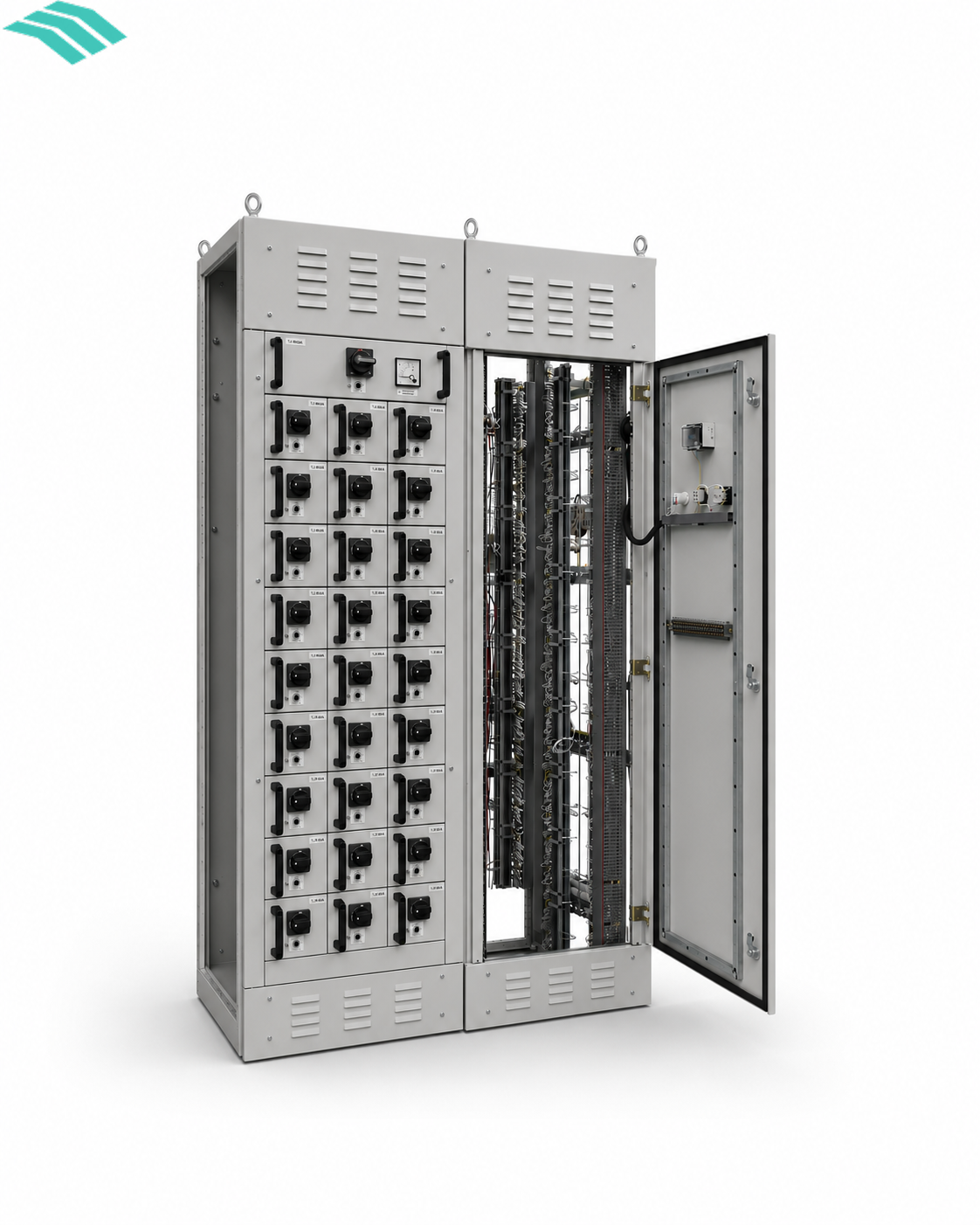

Пусконаладочные работы это не формальность перед подписанием акта. ПНР выявляют то, что не видно при визуальном осмотре: ослабленный контакт под нагрузкой, неверную уставку аппарата, конфликт в логике блокировок. Без наладки эти дефекты проявляются в эксплуатации — аварийным отключением, повреждением оборудования или отказом защиты в нужный момент.

Статья разбирает этапы ПНР электрощитового оборудования, состав чек-листа проверок, требования к протоколам испытаний и разграничение ответственности между участниками. Отдельно — типовые проблемы, которые выявляются при наладке.

Общие сведения

Пусконаладочные работы электроустановок регламентируют: ПУЭ (гл. 1.8 — приёмосдаточные испытания), ГОСТ Р 50571-16 (испытания электроустановок), РД 34.45-51.300-97 (объём и нормы испытаний электрооборудования), СП 76.13330.2016 (электротехнические устройства). Для конкретных типов оборудования применяются отраслевые стандарты и технические условия заводов-изготовителей.

ПНР проводит специализированная электролабораторная организация, аттестованная в Ростехнадзоре. Персонал — электротехнический с группой допуска не ниже IV. Наладчик несёт ответственность за достоверность измерений и соответствие результатов нормативным значениям.

В проведении ПНР участвуют несколько сторон с разными зонами ответственности. Завод-изготовитель отвечает за соответствие щита проектной документации и техническим условиям. Монтажная организация — за правильность подключения кабелей и заземления. Наладчик — за проверку функционирования, настройку уставок и оформление протоколов. Заказчик — за приёмку результатов и допуск оборудования к эксплуатации.

Этапы пусконаладочных работ

Этап 1. Подготовительный

До начала работ наладчик изучает проектную документацию: принципиальные электрические схемы, схемы подключения, перечень уставок защитных аппаратов. Проверяется комплектность поставки по спецификации. Сверяются типы и номиналы установленных аппаратов с проектом.

На этом этапе выявляются расхождения между проектом и фактическим исполнением щита. Любое отклонение фиксируется письменно и согласовывается с проектировщиком до начала измерений. Наладка по несогласованной схеме — основание для оспаривания результатов.

Этап 2. Проверка до подачи напряжения

Основной объём измерений выполняется при обесточенном щите. Это безопасно для персонала и позволяет выявить дефекты монтажа до подачи напряжения.

Состав проверок:

• Измерение сопротивления изоляции силовых цепей и цепей управления.
• Проверка непрерывности цепей заземления и защитных проводников PE.
• Проверка затяжки контактных соединений динамометрической отвёрткой.
• Проверка соответствия схемы подключения принципиальной схеме.
• Контроль маркировки проводников по каждой цепи.
• Проверка правильности установки уставок тепловых реле и расцепителей автоматов.

Этап 3. Проверка под напряжением

После подачи напряжения проверяется функционирование схемы управления. Проверяется правильность чередования фаз. Измеряются напряжения на шинах и в контрольных точках схемы. Проверяется работа сигнализации: световая и звуковая индикация аварийных состояний.

Логика управления и блокировок проверяется в режиме имитации: каждый сценарий — пуск, останов, аварийный останов, нарушение последовательности — отрабатывается отдельно. Результат каждого сценария фиксируется в протоколе.

Этап 4. Комплексное опробование под нагрузкой

Финальный этап выполняется при подключённой нагрузке. Продолжительность — не менее 24–72 ч непрерывной работы в зависимости от типа оборудования. Контролируются токи нагрузки, температура контактных соединений, работа системы охлаждения.

Тепловизионный контроль выполняется через 30–60 минут после набора рабочей нагрузки. Параметры настройки фиксируются в финальных протоколах. По результатам комплексного опробования подписывается акт ввода оборудования в эксплуатацию.

Таблица 1. Этапы пусконаладочных работ: состояние объекта, проверки и результат

Состав проверок при ПНР электрощита

Визуальный осмотр

Контролируется отсутствие механических повреждений корпуса, дверей и внутренних элементов. Проверяется комплектность по паспорту изделия: все аппараты на месте, перемычки установлены, заглушки на неиспользуемых кабельных вводах установлены. Маркировка аппаратов сверяется со схемой.

Степень защиты IP проверяется визуально: уплотнения дверей и кабельных вводов целые, без надрывов и деформаций. Для IP54 и выше — проверка посадки уплотнения по всему периметру двери.

Измерение сопротивления изоляции

Выполняется мегаомметром при напряжении 500 В постоянного тока для цепей до 1 кВ. Измерения — между каждой фазой и PE, между фазами. Электронные устройства (частотные преобразователи, ПЛК, терминалы) на время измерений отключаются от силовых цепей.

Нормативные значения по ПУЭ гл. 1.8 и ГОСТ Р 50571-16:

• Силовые цепи до 1 кВ — не менее 1 МОм.
• Цепи управления и сигнализации 220 В — не менее 1 МОм.
• Цепи управления 24–48 В — не менее 0,5 МОм.
• Вторичные цепи измерительных трансформаторов — не менее 1 МОм (мегаомметр 1000 В).

Проверка цепей заземления

Непрерывность цепи заземления проверяется от каждого корпуса аппарата до главной заземляющей шины (ГЗШ). Сопротивление — не более 0,1 Ом. Проверяется наличие и маркировка PE-проводников на всех клеммах заземления. Сечение PE-проводника сверяется с проектом: не менее 50% сечения фазного проводника при сечении фазного до 16 мм², равное сечению фазного при 16–35 мм².

Проверка затяжки контактных соединений

Контролируется динамометрической отвёрткой или ключом. Момент затяжки — по документации на клеммник и аппарат. Типовые значения: для клеммников сечением 4–6 мм² — 1,2–1,8 Н·м, для силовых болтовых соединений М8 — 10–12 Н·м, М10 — 18–20 Н·м. Ослабленный контакт под нагрузкой нагревается и разрушается — тепловизия на этапе 4 выявит его, но лучше устранить на этом этапе.

Проверка срабатывания автоматических выключателей

Проверка выполняется специализированным прибором — испытателем автоматических выключателей. Контролируется ток срабатывания теплового расцепителя (1,13–1,45 × I_н по ГОСТ Р 50345) и время срабатывания мгновенного расцепителя. Уставки электронных расцепителей сверяются с проектными значениями и проверяются тест-кнопкой или прибором. Результат по каждому автомату — в протокол.

Проверка логики управления и блокировок

Каждый сценарий управления отрабатывается отдельно в режиме имитации сигналов. Блокировки проверяются принудительной подачей сигналов, имитирующих аварийное состояние: снятие давления, превышение температуры, обрыв фазы. При каждой имитации фиксируется реакция схемы: какие аппараты отключились, какие сигналы выданы, сработала ли сигнализация. Отклонение от алгоритма — замечание, требующее устранения до подписания акта.

Тепловизионный контроль

Съёмка тепловизором выполняется при токе нагрузки не менее 30% от номинального — при меньшем токе разница температур незначительна и дефект не выявляется. Допустимый перегрев контактных соединений — не более +40 °C относительно окружающей среды по ГОСТ Р 56720. Перегрев шинных соединений — не более +30 °C. Зоны перегрева фотографируются, координаты дефекта указываются в протоколе.

Протоколы испытаний

Протокол испытаний — юридический документ. Он подтверждает соответствие оборудования нормативным требованиям и является основанием для допуска электроустановки в эксплуатацию. Без протоколов энергоснабжающая организация не выдаёт разрешение на включение.

Каждый протокол содержит: наименование объекта и щита, дату проведения измерений, применяемые приборы (тип, заводской номер, дата поверки), условия измерений (температура, влажность), результаты измерений по каждой цепи, нормативные значения для сравнения, заключение о соответствии, подписи наладчика и ответственного лица заказчика.

Таблица 2. Обязательные протоколы ПНР: норматив и периодичность при эксплуатации

Характерные нарушения при ПНР

Несоответствие смонтированной схемы проектной документации. Монтажники изменили схему подключения в процессе монтажа без согласования с проектировщиком: переставили клеммы, изменили трассу кабелей, заменили аппарат на аналог другого номинала. Наладчик выявляет расхождение при сверке схемы. До согласования изменения с проектировщиком ПНР не продолжаются. Как избежать: любые изменения при монтаже фиксируются в исполнительной документации и согласовываются до начала ПНР.

Ослабленные контакты после монтажа. Кабели подключены без затяжки по моменту — «на глаз». Под нагрузкой контакт нагревается, переходное сопротивление растёт, нагрев усиливается. Тепловизия на этапе 4 выявляет зоны перегрева до +80–120 °C на клеммах при допустимых +40 °C. Как избежать: затяжка контактных соединений динамометрическим инструментом на этапе 2. Повторная проверка затяжки через 24 ч работы под нагрузкой — алюминиевые жилы дают усадку.

Неверные уставки защитных аппаратов. Тепловые реле выставлены на номинальный ток двигателя без учёта поправочного коэффициента на температуру окружающей среды или без учёта фактического тока из паспорта двигателя. При пусковом токе реле срабатывает ложно. При перегрузке — не срабатывает в расчётное время. Как избежать: уставки тепловых реле устанавливаются по результатам измерения фактического тока двигателя в рабочем режиме. Диапазон — 1,0–1,15 × I_факт согласно ПУЭ.

Отсутствие протоколов приёмочных испытаний завода-изготовителя. Щит поставлен без заводских протоколов испытаний. Наладчик не может подтвердить, что оборудование прошло контроль на производстве. Энергоснабжающая организация отказывает в выдаче разрешения на включение. Как избежать: заводские протоколы испытаний — обязательный элемент комплекта поставки по ГОСТ IEC 61439. Их наличие проверяется при приёмке щита до начала монтажа.

Конфликт логики при совместной работе нескольких щитов. Щиты управления разными механизмами разработаны независимо. При совместной работе возникают конфликты блокировок: один щит ожидает сигнала готовности от другого, который в это время ждёт разрешения от первого. Система не запускается. Как избежать: алгоритм взаимодействия щитов согласовывается на этапе проектирования. Проверка совместной работы выполняется в режиме полной имитации на этапе 3 до подключения нагрузки.

Ответственность сторон

Завод-изготовитель. Отвечает за соответствие щита проектной документации, техническим условиям и ГОСТ IEC 61439. Гарантийные обязательства распространяются на дефекты изготовления: неисправные аппараты, ошибки в схеме, ненадлежащее качество монтажа внутри щита. Срок гарантии — как правило, 12–24 месяца с даты ввода в эксплуатацию. Гарантия не распространяется на повреждения при транспортировке, монтаже и эксплуатации с нарушением условий.

Монтажная организация. Отвечает за правильность прокладки и подключения кабелей, качество затяжки контактов на клеммах щита, выполнение заземления и соответствие монтажа проектной документации. Дефекты монтажа — ослабленные контакты, перепутанные жилы, отсутствие заземления — не являются гарантийным случаем завода-изготовителя.

Наладочная организация. Отвечает за достоверность измерений, правильность настройки уставок защитных аппаратов, соответствие логики управления проектному алгоритму и оформление протоколов. Протоколы подписываются аттестованным специалистом электролаборатории. Недостоверные результаты или настройка без протоколов — основание для аннулирования допуска электролаборатории.

Заказчик. Принимает результаты каждого этапа ПНР. Подписывает акт ввода в эксплуатацию после завершения комплексного опробования. Хранит комплект протоколов испытаний в течение всего срока эксплуатации оборудования. Протоколы используются при плановых проверках надзорных органов и при поиске неисправностей в эксплуатации.
