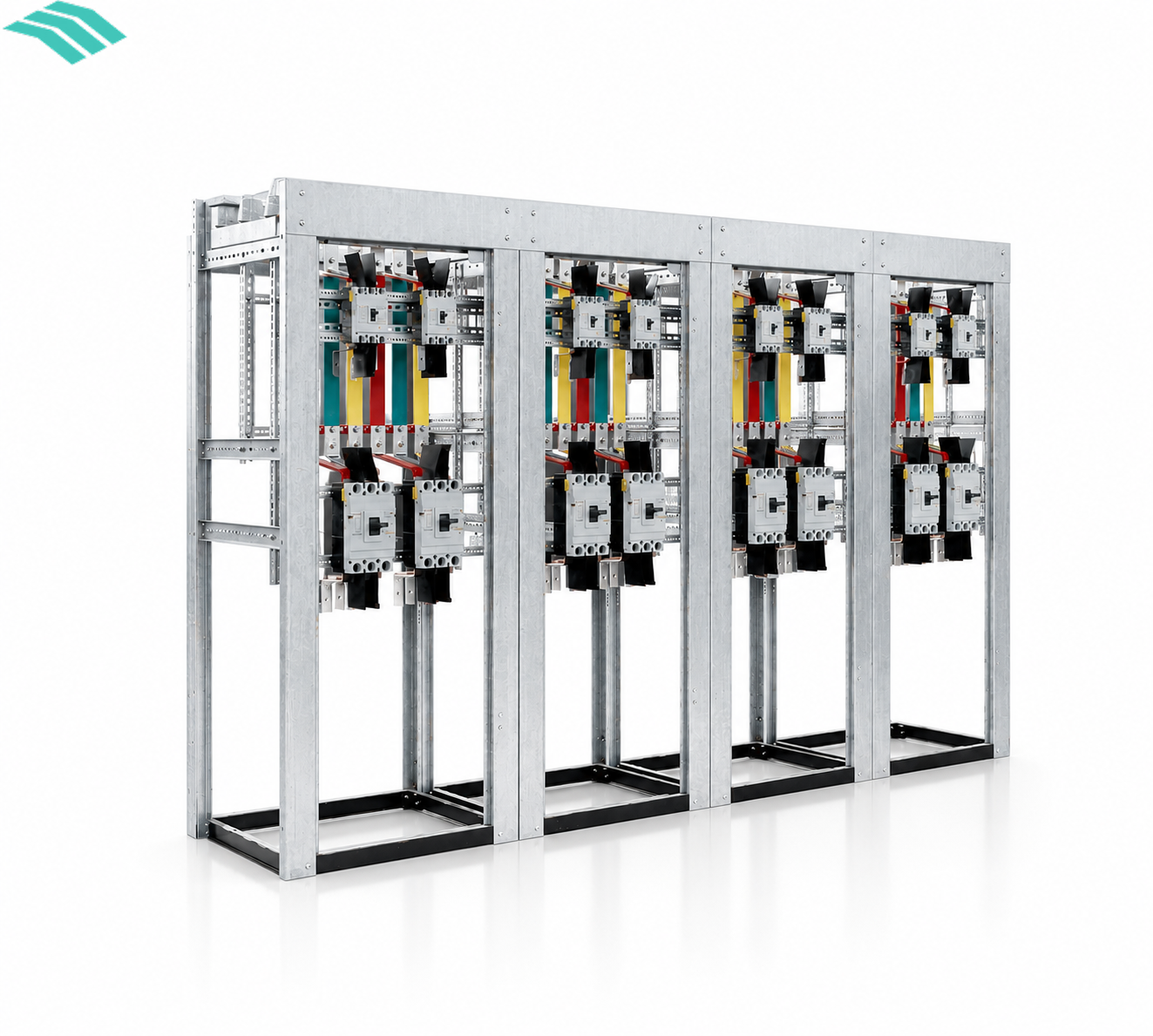

Выбор ВРУ: расчёт параметров, степень защиты IP и типовые ошибки

Вводно-распределительное устройство принимает питание от трансформатора или внешней сети и распределяет его по отходящим линиям. ВРУ устанавливают на промышленных предприятиях, в административных зданиях, жилых домах и на объектах инфраструктуры. Ошибки при выборе параметров ведут к аварийным отключениям, повреждению оборудования и остановке производства.

Статья разбирает критерии выбора ВРУ: расчёт вводного тока, подбор степени защиты IP, состав схемы учёта. Отдельно — типовые ошибки из практики и порядок приёмки готового изделия.

Общие сведения

ВРУ относятся к низковольтным комплектным устройствам (НКУ). Требования к конструкции и испытаниям устанавливают ГОСТ IEC 61439-1 и ГОСТ IEC 61439-2. Безопасность электрооборудования регламентирует ТР ТС 004/2011. Требования к проектированию электроустановок зданий определяет ПУЭ (гл. 7.1, 7.2).

ВРУ отличается от главного распределительного щита (ГРЩ) масштабом задачи. ГРЩ — основной узел электроснабжения объекта, принимает питание от нескольких трансформаторов или секций шин. ВРУ — устройство одного здания или корпуса. Разница принципиальная при проектировании схемы электроснабжения.

Степень защиты оболочки регламентирует ГОСТ 14254 (идентичен IEC 60529). Степень IP обозначается двумя цифрами: первая — защита от твёрдых частиц и пыли, вторая — защита от воды. Выбор IP определяется условиями эксплуатации.

Выбор технических параметров

Расчёт вводного тока и выбор автоматического выключателя

Расчётный ток нагрузки определяется по формуле:

I_р = P_р / (√3 × U × cosφ)

где P_р — расчётная мощность нагрузки (Вт), U — линейное напряжение (В), cosφ — коэффициент мощности (0,85–0,95 для смешанной нагрузки).

Расчётная мощность — сумма установленных мощностей с коэффициентом спроса 0,5–0,9. Коэффициент зависит от типа объекта: для производственных корпусов — 0,6–0,75, для административных зданий — 0,5–0,6.

Номинал вводного автоматического выключателя выбирается с запасом не менее 25% от расчётного тока. Для ВРУ 400 А при расчётном токе 310 А — вводной автомат 400 А, что даёт запас около 29%.

Уставка тепловой защиты вводного аппарата — 1,0–1,25 × I_р согласно ПУЭ. Уставка мгновенного расцепления — 10–12 × I_н для кабельных линий.

Сечение кабеля и шин

Сечение вводного кабеля выбирается по допустимому нагреву и проверяется по потере напряжения. Допустимая потеря напряжения от трансформатора до ВРУ — не более 1% по ПУЭ. Для вводного тока 400 А при алюминиевых шинах 40×4 мм (сечение 160 мм²) — допустимый длительный ток 430 А.

Главные шины ВРУ рассчитываются на полный ток нагрузки с учётом токов КЗ. Медные шины применяются при токах до 1600 А. При токах свыше 1600 А — шины из алюминиевого сплава или составные медные шинопроводы.

Схема учёта электроэнергии в составе ВРУ

Коммерческий учёт электроэнергии — обязательный элемент ВРУ для объектов с присоединённой мощностью от 150 кВт. Требования к приборам учёта устанавливают Правила коммерческого учёта электроэнергии (ПП РФ № 442) и ГОСТ Р 58651.

Состав схемы учёта определяется классом точности и требованиями сетевой организации:

• Счётчик электроэнергии — класс точности 0,5S или 1,0 для коммерческого учёта.
• Трансформаторы тока — класс точности 0,5S, первичный ток соответствует вводному аппарату.
• Испытательная клеммная коробка — для проверки счётчика под напряжением без вскрытия схемы.
• Защита цепей напряжения — предохранители или автоматы 6–10 А.

АИИС КУЭ (автоматизированные информационно-измерительные системы) применяются при присоединённой мощности от 670 кВт. Система передаёт данные в режиме реального времени по протоколам DLMS/COSEM или Modbus.

Конструктив: тип корпуса и компоновка

Напольное исполнение применяется при токах вводного аппарата свыше 400 А или большом числе отходящих линий. Настенное — при токах до 400 А и ограниченном числе отходящих групп (до 12–16).

Металлический корпус обязателен при механических воздействиях: вибрация, удары, ветровая нагрузка при наружной установке. Пластик допустим в защищённых помещениях при токах до 63 А.

Однорядная компоновка применяется при числе отходящих линий до 16–24. При большем числе линий — многорядный корпус или секционированное ВРУ с поперечными связями между секциями.

Проведение испытаний и приёмка

Проверка схемы и маркировки. Каждый проводник проверяется на соответствие принципиальной электрической схеме. Маркировка контролируется по каждой цепи. Несоответствие — основание для отказа в приёмке до устранения.

Измерение сопротивления изоляции. Выполняется мегаомметром при напряжении 500 В постоянного тока. Минимально допустимое значение для силовых цепей — 1 МОм согласно ПУЭ. Результат фиксируется в протоколе по каждой цепи.

Проверка затяжки контактных соединений. Контролируется динамометрической отвёрткой. Момент затяжки — по документации на клеммник и аппарат. Ослабленный контакт под нагрузкой нагревается и разрушается.

Проверка срабатывания защитных аппаратов. Автоматические выключатели проверяются на срабатывание с имитацией токов перегрузки и КЗ. Уставки расцепителей сверяются с проектными значениями по каждой отходящей линии.

Проверка схемы учёта. Счётчик проверяется на соответствие классу точности. Полярность подключения трансформаторов тока контролируется по схеме. Испытательная коробка проверяется на срабатывание в режиме замены счётчика.

Тепловизионный контроль под нагрузкой. Выполняется при наличии нагрузочного стенда. Допустимый перегрев контактных соединений относительно окружающей среды — не более +40 °C по ГОСТ Р 56720. Превышение — основание для проверки и подтяжки контакта.

Фиксация параметров настройки. Уставки расцепителей, параметры реле напряжения и таймеров АВР фиксируются в протоколе испытаний. Протокол передаётся заказчику в составе документации. Используется при техническом обслуживании и поиске неисправностей.

Какие ошибки могут возникнуть

Заниженный номинал вводного автоматического выключателя. Расчётный ток определён без коэффициента спроса или без учёта пусковых токов. Автомат выбран «впритык» к сумме установленных мощностей. При пиковой нагрузке происходит ложное срабатывание. Как избежать: расчёт тока по методике ПУЭ с коэффициентами спроса и одновременности. Запас по номиналу автомата — не менее 25%.

Неверная степень защиты IP для условий объекта. ВРУ с IP31 установлено в цехе с запылённостью или на улице. Пыль и влага оседают на токоведущих частях, снижают сопротивление изоляции, вызывают пробои. Как избежать: определять IP по условиям эксплуатации согласно ГОСТ 14254 до начала проектирования. Изменение IP после изготовления — замена корпуса и переборка устройства.

Отсутствие резервного ввода на объектах с требованиями I–II категории надёжности. ВРУ запитано от одного источника. При аварии питающей линии объект обесточивается полностью. Как избежать: категория надёжности электроснабжения определяется на стадии проекта. Для I–II категории — АВР с двумя вводами. Добавить АВР в готовое ВРУ без конструктивных изменений невозможно.

Ошибки в схеме коммерческого учёта. Трансформаторы тока подключены с нарушением полярности. Счётчик занижает или завышает показания. Сетевая организация выявляет нарушение при проверке — доначисление за безучётное потребление. Как избежать: схема подключения трансформаторов тока проверяется при сборке и на приёмочных испытаниях. Испытательная коробка проверяется отдельно.

Отсутствие маркировки проводников и сопроводительной документации. ВРУ передано без принципиальной схемы и маркировки проводов. Поиск неисправностей и обслуживание занимают в 3–5 раз больше времени. Как избежать: маркировка проводников — требование ГОСТ IEC 61439. Принципиальная схема, паспорт изделия и протоколы испытаний — обязательный комплект поставки.
