Электроснабжение многоквартирного дома — многоуровневая система распределения. От трансформаторной подстанции до розетки в квартире питание проходит через несколько ступеней коммутации и защиты. На каждой ступени — своё оборудование с конкретными параметрами, нормативными требованиями и зонами ответственности.
В отличие от промышленного объекта, МКД обслуживает одновременно сотни независимых потребителей с непредсказуемым графиком нагрузки. Система должна обеспечить надёжность электроснабжения лифтов, противопожарных систем и квартир — при этом обеспечить раздельный учёт по каждому потребителю и передачу данных в управляющую компанию.
Статья разбирает состав и параметры электрощитового оборудования МКД: ВРУ, этажные щиты ОЩВ, системы учёта АСКУЭ.
Общие сведения
Проектирование электроустановок жилых зданий регламентируют: ПУЭ (гл. 7.1), СП 256.1325800.2016 «Электроустановки жилых и общественных зданий», ГОСТ Р 51628 (щитки распределительные для жилых зданий), ПП РФ № 442 (коммерческий учёт электроэнергии). Требования к АСКУЭ в МКД устанавливает Приказ Минэнерго № 204 и технические условия сетевых организаций.
Категория надёжности электроснабжения определяет требования к резервированию. МКД высотой более 16 этажей, дома с лифтами и встроенными нежилыми помещениями категории I (торговля, медицина) относятся к I категории надёжности — требуется два независимых ввода с АВР. МКД до 16 этажей без специальных требований — II категория, допускается один ввод с резервом от соседней секции шин ТП.
Схема электроснабжения МКД выстраивается по иерархическому принципу: трансформаторная подстанция (ТП) → вводно-распределительное устройство (ВРУ) → этажные распределительные щиты (ОЩВ) → квартирные щитки. Нагрузки мест общего пользования (МОП) — лифты, освещение лестниц, системы вентиляции и пожаротушения — выделяются в отдельные группы с питанием непосредственно от ВРУ или через отдельные щиты.
ВРУ в жилом комплексе
Назначение и состав
ВРУ принимает питание от ТП и распределяет его по отходящим линиям: вертикальные стояки к ОЩВ на каждую лестничную клетку, питание лифтов, питание систем противопожарной защиты, освещение МОП, питание нежилых помещений. Узел коммерческого учёта электроэнергии дома (ОДПУ) устанавливается в составе ВРУ или в непосредственной близости от него.
Типовой состав ВРУ для МКД:
- Вводные автоматические выключатели — на каждый ввод от ТП. Номинал определяется расчётным током нагрузки дома с учётом коэффициента спроса 0,4–0,6 для жилых домов.
- Секционный выключатель — при двух вводах обеспечивает переключение секций. В схеме АВР управляется автоматически.
- Общедомовой прибор учёта (ОДПУ) — счётчик класса точности 1,0 с трансформаторами тока. Класс точности ТТ — 0,5S. Первичный ток ТТ соответствует номиналу вводного аппарата.
- Отходящие автоматические выключатели — на каждую отходящую линию: стояки к ОЩВ, лифты, МОП, нежилые помещения.
- Реле контроля напряжения — защита от несимметрии и отклонений напряжения. Обязательно для домов с лифтами.
- Устройство защиты от импульсных перенапряжений (УЗИП) — класс I+II на вводе согласно СП 256.1325800.
Место установки ВРУ — электрощитовое помещение на первом этаже или в подвале. Помещение должно иметь естественную вентиляцию, температуру не ниже +5 °C и не выше +40 °C, освещённость не менее 200 лк на уровне обслуживания согласно СП 256.1325800. Степень защиты ВРУ в электрощитовом помещении — IP31 минимум. При установке вне специального помещения — IP54.
АВР в ВРУ жилого дома
Для МКД I категории надёжности АВР обязателен. Реализуется на контакторах или моторизованных выключателях. Время переключения — не более 0,5 с для нормального АВР. Для лифтов и систем противопожарной защиты — отдельный приоритетный ввод или независимый источник питания (дизель-генератор, ИБП).
Схема АВР контролирует наличие напряжения на обоих вводах. При исчезновении напряжения на рабочем вводе — переключение на резервный. Обратный переход на рабочий ввод — автоматический или ручной, определяется проектом.
Таблица 1. Параметры ВРУ для МКД в зависимости от этажности
| Параметр | До 5 этажей | 6–16 этажей | Более 16 этажей |
|---|---|---|---|
| Категория надёжности | II | II (с лифтами — I) | I |
| Число вводов | 1 | 1–2 | 2 с АВР |
| Типовой ток вводного аппарата | 100–250 А | 250–630 А | 630–1600 А |
| ОДПУ | Прямое включение | Через ТТ, класс 0,5S | Через ТТ, класс 0,5S, АСКУЭ |
| Исполнение | Настенное или напольное | Напольное | Напольное, многосекционное |

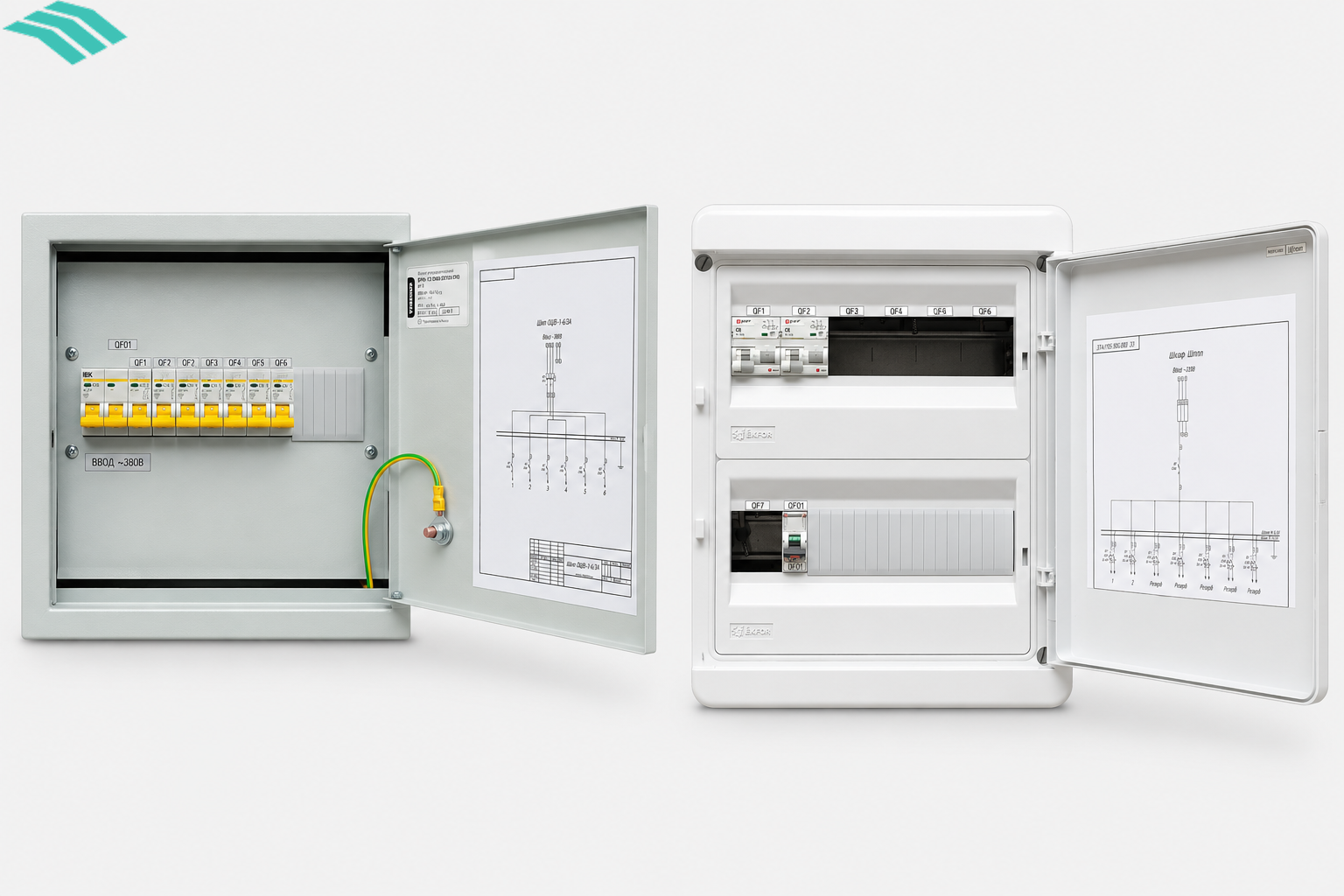

Этажные щиты ОЩВ
Назначение и место в схеме
ОЩВ (этажный щит) принимает питание от стояка ВРУ и распределяет его по квартирам этажа. На каждом этаже — один или несколько ОЩВ в зависимости от числа квартир и планировки. Типовое число квартир на один ОЩВ — 4–8 для домов эконом- и комфорт-класса, 2–4 для бизнес- и премиум-класса с увеличенными нагрузками на квартиру.
ОЩВ устанавливается в нише лестничной клетки или в коридоре. Требования к установке по СП 256.1325800: высота нижнего края щита от пола — не менее 0,8 м, верхнего — не более 1,8 м. Степень защиты — IP31 для закрытых лестничных клеток, IP54 для открытых переходов и наружных галерей.
Состав ОЩВ
Типовой состав этажного щита:
- Вводной автоматический выключатель — защита стояка. Номинал — по сечению питающего кабеля и расчётной нагрузке этажа.
- Квартирные счётчики электроэнергии — по одному на каждую квартиру. Класс точности 1,0 или 2,0 для бытовых потребителей. При АСКУЭ — счётчики с интерфейсом RS-485 или PLC.
- Квартирные автоматические выключатели — после каждого счётчика. Номинал определяется мощностью квартиры: 25–40 А для квартир до 6 кВт, 40–63 А для квартир 6–14 кВт.
- УЗО на вводе квартирной линии — тип А (реагирует на переменный и пульсирующий ток), уставка 30 мА. Требование СП 256.1325800 для новых МКД.
- Шина PE (защитного заземления) — отдельная шина для подключения защитных проводников квартирных линий.
- Клеммные колодки — для надёжного подключения кабелей без скруток.
Сечение кабеля квартирной линии от ОЩВ до квартирного щитка рассчитывается по допустимому нагреву и проверяется по потере напряжения. Для квартир нагрузкой до 6 кВт при длине линии до 30 м — кабель ВВГнг-LS 3×6 мм². Для квартир 6–14 кВт — 3×10 мм² или 3×16 мм². Алюминиевые жилы в квартирных линиях новых МКД не применяются.
Таблица 2. Состав ОЩВ для МКД разного класса
| Параметр | Эконом | Комфорт | Бизнес |
|---|---|---|---|
| Нагрузка на квартиру | До 6 кВт | 6–10 кВт | 10–14 кВт и выше |
| Номинал квартирного автомата | 25–32 А | 40–50 А | 50–63 А |
| Сечение квартирного кабеля | 3×6 мм² | 3×10 мм² | 3×16 мм² |
| УЗО на квартирной линии | 30 мА | 30 мА | 30 мА, тип A |
| Счётчик | Класс 2,0, PLC или RS-485 | Класс 1,0, RS-485 | Класс 1,0, RS-485, многотарифный |
| Резерв в щите | 10–15% | 15–20% | 20–30% |
Система учёта АСКУЭ
Обязательность и нормативная база
Автоматизированная система коммерческого учёта электроэнергии (АСКУЭ) обязательна для МКД с присоединённой мощностью от 150 кВт согласно ПП РФ № 442 и Приказу Минэнерго № 204. Для новых МКД требование фактически распространяется на дома с числом квартир от 50–80 — суммарная мощность превышает 150 кВт при норме 2–3 кВт на квартиру.
Сетевая организация при технологическом присоединении указывает в технических условиях требования к АСКУЭ: класс точности счётчиков, протокол передачи данных, интервал опроса, требования к архивированию. Выполнение ТУ — условие выдачи разрешения на включение.
Состав АСКУЭ
Типовой состав системы:
- Счётчики электроэнергии с интерфейсом — в ОЩВ (квартирные) и ВРУ (ОДПУ). Протокол: RS-485 (Modbus RTU, СПОДЭС/DLMS), PLC (передача по силовой сети), NB-IoT.
- Концентраторы данных (КД) — собирают показания со счётчиков стояка или секции. Устанавливаются в ВРУ или в отдельном телекоммуникационном шкафу. Один КД — до 60–120 счётчиков.
- Сервер сбора и обработки данных — принимает данные от всех КД, хранит архивы, передаёт данные в ГИС ЖКХ и управляющую компанию. Размещается в серверной помещения ВРУ или в облаке.
- Программное обеспечение АСКУЭ — визуализация потребления по квартирам, секциям и дому, формирование отчётов для расчётов с энергосбытом.
Интеграция АСКУЭ с ГИС ЖКХ обязательна для передачи данных о потреблении в государственную информационную систему. Интервал передачи данных — не реже одного раза в сутки. Хранение архивов на сервере — не менее 3 лет.
Таблица 3. Сравнение технологий передачи данных АСКУЭ в МКД
| Технология | Среда передачи | Преимущества | Ограничения |
|---|---|---|---|
| RS-485 (Modbus RTU) | Витая пара, отдельный кабель | Надёжность, независимость от сети, низкая стоимость | Прокладка отдельного кабеля при монтаже |
| PLC (передача по силовой сети) | Существующая силовая сеть | Не требует дополнительного кабеля, retrofit | Помехи от нелинейных нагрузок, ограниченная скорость |
| GSM/GPRS | Сотовая сеть | Простота монтажа, удалённые объекты | Абонентская плата, зависимость от покрытия |
| NB-IoT | Сотовая сеть (узкополосная) | Низкое энергопотребление, проникновение в здания | Зависимость от инфраструктуры оператора |
Проведение испытаний и приёмка
Проверка схемы и маркировки. Каждый проводник проверяется на соответствие принципиальной схеме. В ОЩВ дополнительно контролируется соответствие счётчика конкретной квартире — ошибка в подключении счётчика к квартирной линии ведёт к начислению платы не тому потребителю.
Измерение сопротивления изоляции. Выполняется мегаомметром 500 В по каждой отходящей линии. Минимальное значение — 1 МОм согласно ПУЭ гл. 1.8. УЗО и счётчики на время измерений отключаются.
Проверка автоматических выключателей и УЗО. Автоматы проверяются прибором на соответствие характеристике срабатывания. УЗО проверяется встроенной кнопкой «Тест» и прибором — ток срабатывания должен быть не более 30 мА, время срабатывания — не более 300 мс согласно ГОСТ Р 51326.1.
Проверка схемы учёта и связи АСКУЭ. Каждый счётчик опрашивается концентратором. Проверяется передача показаний на сервер. Полярность подключения трансформаторов тока ОДПУ контролируется по схеме. Испытательная клеммная коробка ОДПУ проверяется на срабатывание в режиме замены счётчика.
Тепловизионный контроль под нагрузкой. Выполняется при токе нагрузки не менее 30% от номинального. Допустимый перегрев контактных соединений — не более +40 °C по ГОСТ Р 56720.
Состав исполнительной документации. Для сдачи МКД в эксплуатацию: протоколы измерения изоляции по каждой линии, протоколы проверки УЗО, протокол проверки ОДПУ, акт допуска прибора учёта сетевой организацией, паспорта на ВРУ и ОЩВ, схемы подключения. Без полного комплекта документации Ростехнадзор не выдаёт заключение о соответствии.
Характерные ошибки при проектировании и монтаже
Заниженное сечение квартирных линий. Сечение принято 3×4 мм² для квартир комфорт-класса с нагрузкой 8–10 кВт. При токе 40–45 А кабель нагревается выше допустимого, изоляция стареет досрочно. Заменить кабель в стояке после сдачи дома — вскрытие конструкций. Как избежать: сечение кабеля рассчитывается по допустимому нагреву и проверяется по потере напряжения на этапе проекта. Для нагрузки 8 кВт при длине 20 м — минимум 3×10 мм².
Отсутствие АВР для дома I категории надёжности. МКД выше 16 этажей с лифтами запроектирован с одним вводом без резервирования. При аварии на питающей линии весь дом обесточивается — лифты, насосы повышения давления, системы противопожарной защиты. Как избежать: категория надёжности определяется до начала проектирования ВРУ. Для I категории — два независимых ввода с АВР. Добавить второй ввод и АВР после строительства электрощитовой — конструктивные изменения.
Неверная система заземления нейтрали. В МКД применена система TN-C: совмещённый PEN-проводник в стояках до квартирных щитков. При обрыве PEN в стояке на корпусах электроприборов в квартирах появляется фазное напряжение. Как избежать: СП 256.1325800 и ПУЭ гл. 7.1 требуют системы TN-C-S или TN-S для жилых зданий. Разделение PEN на PE и N выполняется в ВРУ. Стояки от ВРУ до ОЩВ — четырёхпроводные (3 фазы + N) с отдельным PE.
Ошибки в схеме АСКУЭ: счётчик подключён не к своей квартире. При монтаже ОЩВ счётчики подключены к квартирным линиям с ошибкой: счётчик квартиры №5 подключён к линии квартиры №6 и наоборот. Жильцы платят за чужое потребление. Выявляется при проверке АСКУЭ или при жалобах жильцов. Как избежать: соответствие счётчика квартирной линии проверяется при ПНР — поочерёдным включением нагрузки в каждой квартире и контролем показаний счётчика.
Отсутствие резерва в ОЩВ под дополнительных потребителей. ОЩВ укомплектован под текущее число квартир без запаса места. Через 2–3 года управляющая компания устанавливает зарядные станции для электромобилей или дополнительные нагрузки МОП — места в щите нет. Замена щита в эксплуатируемом доме — остановка электроснабжения этажа. Как избежать: резерв в ОЩВ — не менее 20% свободных мест под автоматы. Корпус щита выбирается с запасом на 2–3 дополнительные позиции.
